ファイバーマックス ブロック

RCF規制対象外：PCW(多結晶質繊維)ブロック

ファイバーマックス ブロック

ファイバーマックス　1600ユニブロック・セーバーブロックは、PCW（多結晶質繊維）ブランケットを裁断し（あるいは折り曲げて）、積層圧縮しながらユニット化したブロック状製品です。

施工条件に合わせて、各種支持金具 も準備しています。

■ 厚生労働省による特定化学物質障害予防規則（特化則）対象外の製品です。

■ CLP規則、ドイツ規制(TRGS 905)による規制対象から除外される繊維状物質です。





ブロック種類

     ブロック種類 内蔵支持金具の種類
    ユニブロック ブランケットを裁断し、積層圧縮したブロック状製品 M,　T 等
    セーバーブロック ブランケットをアコーディオン状に折り曲げ

    積層圧縮したブロック状製品

    		 M,　T 等
    Dブロック ブランケットを裁断し、縫製によりモジュール化したブロック状製品 B 等

    ブロックの形状表現方法

    X:幅　Y:積層方向　T:厚み（鉄皮からの厚み

    「（厚み寸法）T」×「（幅寸法）」×「（積層方向寸法）Y」

    ・異形の場合は図面が必要です。



    ブロック工法の種類

    TYPE-S：支持金具固定用スタッドボルトを鉄皮に溶接し ておき、金属製支持金具をナット、ワッシャー で取付けブロックを差し込み固定する工法。

    TYPE-T：支持金具とブロックが一体となっており炉外側からナットで固定する工法。

    TYPE-M：支持金具とブロックが一体となっており、特殊スタッドボルトに炉内側から特殊ナットで締め 付ける工法。

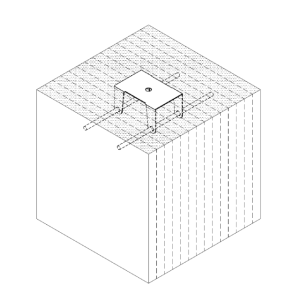

    TYPE-B：支持金具とブロックが一体となっており、特殊スタッドボルトに炉内側から特殊ナットで締め付ける工法。（Dブロック用）

    品質

    RCF規制 対象外 対象外 対象外
    名称 1600 1600 1600
    ﾕﾆﾌﾞﾛｯｸ ｾｰﾊﾞｰﾌﾞﾛｯｸ Dﾌﾞﾛｯｸ
    最高使用温度 (℃) 1600 1600 1600
    かさ密度 (kg/m³) 130 130 100 130 170
    熱伝導率

    (W/(m・K))

    JIS A1412–1

    *計算値

    		 at 600℃ 0.19 0.19 0.21 0.19 0.17
    at 800℃* 0.27 0.27 0.3 0.27 0.24
    at 1000℃* 0.38 0.38 0.42 0.38 0.34
    at 1200℃* 0.51 0.51 0.57 0.51 0.46
    加熱線収縮率 at 1400℃×24h 0.5 0.5 0.7 0.5 0.4
    (%) at 1500℃×24h 0.7 0.7 0.9 0.7 0.7
    化学成分 (%) Al₂O₃ 72 72 72 72 72
    Al₂O₃+SiO₂ 100 100 100 100 100



    RCF規制 対象 対象 対象 対象
    名称 1260

    Dﾌﾞﾛｯｸ

    		 1400

    Dﾌﾞﾛｯｸ

    		 1500

    Dﾌﾞﾛｯｸ NE

    		 1500

    Dﾌﾞﾛｯｸ SP
    最高使用温度 (℃) 1260 1400 1500 1550
    かさ密度 (kg/m³) 170 180 170 140
    熱伝導率

    (W/(m･K))

    JIS A1412–1

    *計算値

    		 at 400℃ 0.12 0.11 0.11 0.13
    at 600℃ 0.18 0.17 0.15 0.17
    at 800℃* 0.26 0.25 0.22 0.25
    at 1000℃* 0.36 0.35 0.30 0.34
    加熱線収縮率  (%) at 900℃×24h 0.5 – – –
    at 1000℃×24h 1.0 0.2 – –
    at 1100℃×24h 1.3 1.0
    at 1200℃×24h – 1.5 0.9 0.3
    at 1300℃×24h – – 1.2 0.6
    at 1400℃×24h – – 1.5 1.1
    化学成分 (%) Al₂O₃ 46 35 55 62
    Al₂O₃+SiO₂ 99 84 99 99
    ZrO₂ – 15 – –



    1600 ﾕﾆﾌｪﾙﾄ-B

    ユニフェルト-Ｂは、ユニブロックの厚みを薄くしたタイプの製品です。

    炉壁の表面に専用の無機質接着剤を用いて接着するだけで、炉壁の断熱性能を高め、省エネルギー化を図ることができます。

    RCF規制 対象外
    名称 1600 ﾕﾆﾌｪﾙﾄ-B
    最高使用温度 (℃) 1600
    かさ密度 (kg/m³) 130
    熱伝導率
    (W/(m・K))
    JIS A1412-1
    *計算値    		 at 400℃ –
    at 600℃ 0.19
    at 800℃* 0.27
    at 1000℃* 0.38
    加熱線収縮率 (%) at 1400℃×24h 0.5
    at 1500℃×24h 0.7
    化学成分 (%) Al₂O₃ 72
    Al₂O₃+SiO₂ 100

    標準寸法 (mm)

    ファイバーマックス 厚さ 幅 長さ
    1600 ユニブロック・セーバーブロック 100・200・300 300 300
    1600Dブロック 30 200 150
    50 300 150・300
    100・150・200・250・300 300 300
    1600 ユニフェルト-B 50・75 300 300
    200 200

    品質に関わる数値は代表値であり規格値ではありません。 製品の仕様は、予告なしに変更することがあります。
